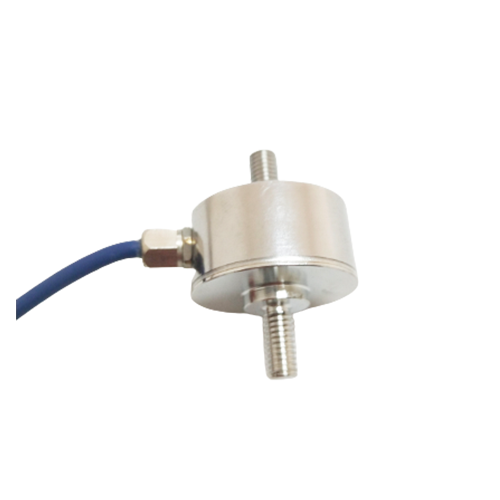

拉力傳感器
產品簡介
?
一、特點與用途：
1、外形尺寸小，測量精度高，上下M12×1.75螺紋連接。
2、不銹鋼或鋁合金材料，拉壓雙向，輸出對稱性能好。
3、動態響應頻率高，0~100KHZ。
4、焊接力測試及張力測試。
5、內部帶有過載保護功能，過載能力300%。
主要用于：汽車壓裝、自動化組裝、3C產品測試、新能源產品組裝、醫療檢測、機器人領域，模具組裝及其他工業測試、測量及控制系統。

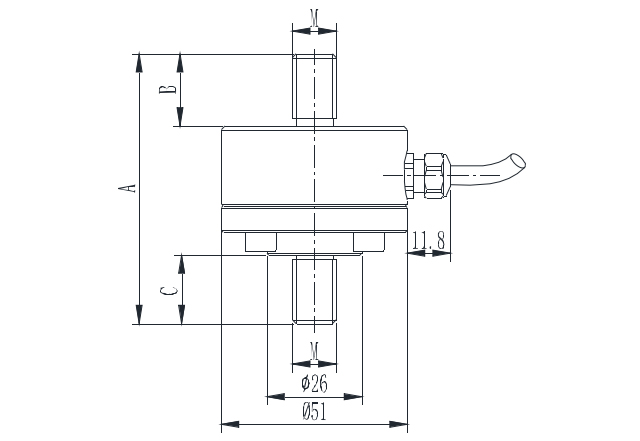

二、外形尺寸圖：
|
量程 |
A |
B |
C |
Φ |
M |
|
10kg |
37.5 |
12 |
11.5 |
26 |
M5 |
|
20kg |
37.5 |
12 |
11.5 |
26 |
M5 |
|
30kg |
37.5 |
12 |
11.5 |
26 |
M5 |
|
50kg |
37.5 |
12 |
11.5 |
26 |
M5 |
|
100kg |
70 |
19 |
17 |
51 |
M12 |
|
150kg |
70 |
19 |
17 |
51 |
M12 |
|
200kg |
70 |
19 |
17 |
51 |
M12 |
|
300kg |
70 |
19 |
17 |
51 |
M12 |
|
500kg |
70 |
19 |
17 |
51 |
M12 |
|
1000kg |
70 |
19 |
17 |
51 |
M12 |
|
2000kg |
70 |
19 |
17 |
51 |
M12 |
三、技術參數表：
|
參數 |
Specifications |
技術指標/Technique |
|
額定容量 |
Capacity |
10kg、20kg、30kg、50kg、100kg、200kg、500kg 、1000kg、2000kg |
|
輸出靈敏度 |
Rated output |
1.50±10%mV/V |
|
零點輸出 |
Zero balance |
±0.05mV/V |
|
非線性 |
Non-linearity |
0.05%F.S. |
|
滯后 |
Hysteresis |
0.05%F.S. |
|
重復性 |
Repeatability |
0.05%F.S. |
|
蠕變（30min） |
Creep(30min) |
0.05%F.S. |
|
溫度靈敏度漂移 |
Temp.effect on output |
0.025%F.S./10℃ |
|
零點溫度漂移 |
Temp.effect on zero |
0.025%F.S./10℃ |
|
輸入電阻 |
Input impedance |
750±20Ω |
|
輸出電阻 |
Output impedance |
700±5Ω |
|
絕緣電阻 |
Insulation |
≥5000MΩ/100VDC |
|
激勵電壓 |
Recommended excitation |
10V |
|
最大激勵電壓 |
Maximum excitation |
15V |
|
溫度補償范圍 |
Compensated temp range |
-10~60℃ |
|
工作溫度范圍 |
Operation temp range |
-20~80℃ |
|
安全超載 |
Safe overload |
150%F.S. |
|
極限超載 |
Ultimate overload |
200%F.S. |
|
電纜線尺寸 |
Cable size |
Φ3×4000mm |
|
單件重量 |
Weight approx. |
1kg |
|
材料 |
Material |
Stainless Steel（不銹鋼） |
|
防護等級 |
IP Class |
IP67 |

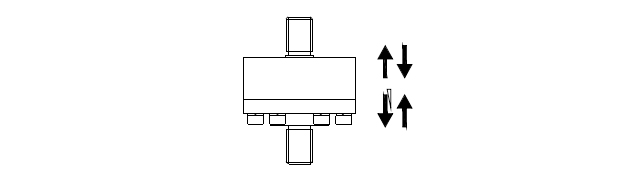

四、受力方式：

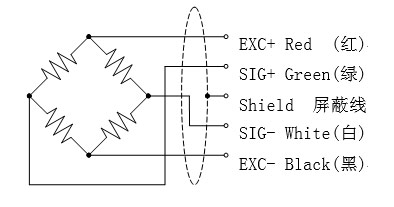

五、接線圖：
